石油钻机用万向联轴器（SY/T 6497-2000）

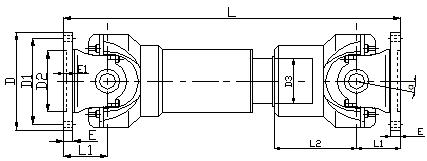

W型万向联轴器主要参数及主要尺寸
|
型号 |
W40.1×L |
W51.5×L |
W51.5×L-1 |
W60.5×L |
W70×L |
|
许用转矩 T KN.m |
8 |
10 |
16 |
28 |
45 |
|
轴线折角 α≤ |
12 |
12 |
12 |
12 |
12 |
|
允许伸长量(mm) |
50 |
50 |
60 |
80 |
100 |
|
设计最短长度 L |
680 |
735 |
870 |
980 |
1220 |
|
尺寸(mm) |
D |
240 |
290 |
290 |
320 |
360 |
D1 |
200 |
250 |
250 |
280 |
320 |
|
D2(H7) |
160 |
160 |
160 |
205 |
220 |
|
E |
20 |
20 |
20 |
22 |
25 |
|
E1 |
6 |
7 |
7 |
7 |
8 |
|
L1 |
110 |
135 |
135 |
145 |
170 |
|
L2 |
190 |
185 |
225 |
260 |
300 |
|
D3(H7/u7) |
80 |
95 |
95 |
110 |
110 |
|
n-d |
6-ф17不均布 |
8-ф21均布 |
8-ф21均布 |
10-ф23均布 |
10-ф28均布 |
|
螺栓规格 d1×P-l |
M16×1.5-65 |
M20×1.5-65 |
M20×1.5-65 |
M22×1.5-75 |
M27×2-75 |
|
花键副规格 |
键数×小径×大径×键宽-最小工作长度 |
10×82H7/f7×92H7/a11×12H11/d10-120 |
10×102H7/f7×112H7/a11×16H11/d10-110 |
10×102H7/f7×112H7/a11×16H11/d10-205 |
10×112H7/f7×125H7/a11×18H11/d10-240 |
10×145H7/f7×160H7/a11×22H11/d10-260 |

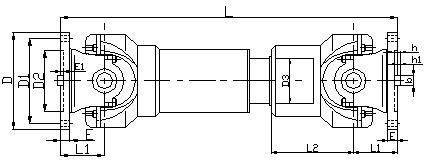

WB型万向联轴器主要参数及主要尺寸
   |
型号 |
WB51.5×L |
WB51.5×L-1 |
WB51.5×L-2 |
|
许用转矩 T KN.m |
16 |
16 |
16 |
|
轴线折角 α≤ |
12 |
12 |
12 |
|
允许伸长量(mm) |
30 |
30 |
90 |
|
设计最短长度 L |
2240 |
2630 |
2680 |
|
尺寸(mm) |
D |
315 |
320 |
320 |
D1 |
280 |
280 |
280 |
|
D2(H7) |
220 |
220 |
220 |
|
E |
30 |
30 |
30 |
|
E1 |
6 |
6 |
6 |
|
h1 |
15 |
8 |
8 |
|
L1 |
160 |
160 |
160 |
|
L2 |
225 |
225 |
225 |
|
D3(H7/u7) |
95 |
95 |
95 |
|
n-d |
8-ф21均布 |
6-ф21均布 |
6-ф21均布 |
|
螺栓规格 d1×P-l |
M20×1.5-85 |
M20×1.5-60 |
M20×1.5-60 |
|
b-h |
40×30 |
28×16 |
28×16 |
|
花键副规格 |
键数×小径×大径×键宽 |
10×102H7/f7×112H7/a11×16H11/d10-205 |
10×102H7/f7×112H7/a11×16H11/d10-205 |
10×102H7/f7×112H7/a11×16H11/d10-205 |
